数据采集图解 |
|
| |
|
|
| |

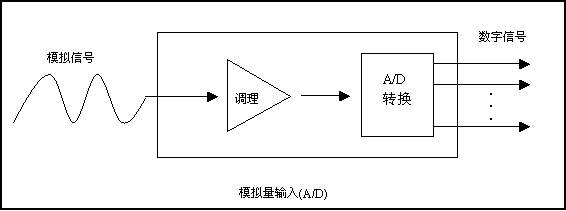

模拟量到数字量的转换：为了使计算机能够处理或存储信号，将模拟电压或电流转换为数字信息 |
|
| |
|
|
| |
 |
|
| |
|
|
| |

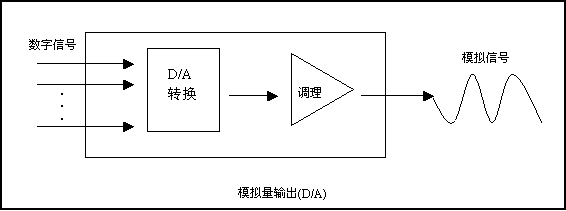

数字量到模拟量的转换：将数字信息转换为模拟电压或电流，使计算机能够控制设备 |
|
| |
|
|
| |
 |
|
| |
|
|
| |
常见问题 |
|
| |
数据采集控制系统的组成？ |
|
| |
| |
1、变送器和执行器
2、信号调理器
3、数据采集控制硬件
4、计算机软件 |
|
|
| |
|
|
| |
选择数据采集卡要从那几个方面进行考虑？
|
|
| |
| |
1、通道的类型及个数
2、差分或单端输入
3、采样速度
4、精度要求 |
|
|
| |
|
|
| |
名词解释 |
|
| |
单端输入方式： |
|
| |
各路输入信号共用一个参考电位，即各路输入信号共地，这是最常用的接线方式。使用单端输入方式时，地线比较稳定，抗干扰能力较强。
|
|
| |
|
|
| |
双端输入方式： |
|
| |
各路输入信号各自使用自己的参考电位，即各路输入信号不共地。如果输入信号来自不同的信号源，而这些信号源的参考电位(地线)略有差异，可考虑使用这种接线方式。 |
|
| |
|
|
| |
单极性信∶号输入信号相对于模拟地电位来讲,只偏向一侧,如输入电压为0～10V。 |
|
| |
双极性信号∶输入信号相对于模拟地电位来讲,可高可低,如输入电压为-5V～+5V。 |
|
| |
|
|
| |
A/D转换速率∶表明A/D转换芯片的工作速度。 |
|
| |
|
|
| |
初始地址∶ |
|
| |
使用板卡时，需要对卡上的一组寄存器进行操作，这组寄存器占用数个连续的地址，一般将其中最低的地址值定为此卡的初始地址。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
