MATLAB进行信号处理

1、功能简介

在此功能下，用户可以把当前显示范围内的采集AD值送入MATLAB环境，用MATLAB自身的所有功能进行用户所需的各种处理。

2、软件的正确安装

	①、正确安装软件Frecord，下载Mtalab专用补丁。
	②、解压后看到两个文件，把这两个文件，复制到Frecord软件安装目录，覆盖原来文件。
	③、保证已经安装Mtalab软件。(要求为MATLAB 5.X或6.X)
	启动Frecord软件后在[动作]-[MATLAB信号处理]变成可选状态。(如图)

3、使用MATLAB进行信号处理

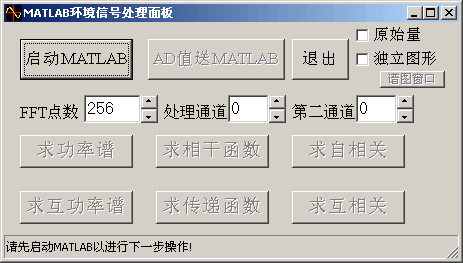

①、选择菜单[动作]-[MATLAB信号处理]后，会出现Matlab环境信号处理面板(如下图)，单击启动Matlab按钮。

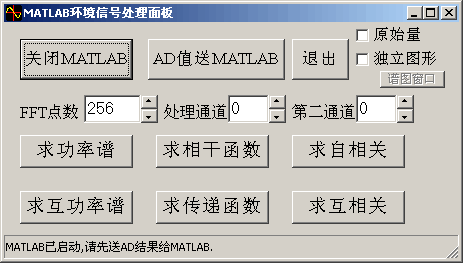

②、面板变成下图，其他按钮变成可选。

③、各个按钮的功能

把当前显示范围的AD值送入MATLAB环境，可以在MATLAB中使用命令whos来查看。其中，存放所采集的所有通道AD结果的变量名为AD(M,N)，其中N代表采样通道数，M代表采样点数，实际为当前示波器窗口中显示的波形范围。

举例：对第2通道(编号从0开始)的AD值进行功率谱估计

可以用MATLAB命令: pwelch(AD(:,3),256,Fs)，其中，变量Fs即为当前系统所用的每通道采样频率，单位为Hz；256表示FFT变换的点数，也指定了谱分析的频率分辨率：50000/256≈195.3Hz。

如果勾选该复选框则，进行处理的数据就不是AD值(电压、力)，而是AD卡采集的原始值。
例如，对于12位AD卡就是0-4095之间的一个整数

该功能是选择由MATLAB本身显示信号分析的结果，还是由本程序内含的显示模块进行显示(这时图形窗口会自动地显示在最顶层)。

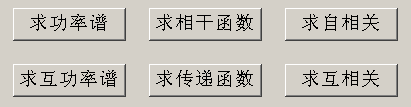

常用的分析命令，使用时可以不输入MATLAB命令，直接单击按钮，提高工作效率。

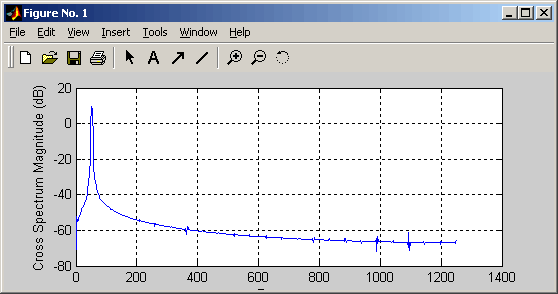

csd(AD(:,1),AD(:,1),1024,Fs); 命令显示结果
