USB超高速采集卡RBH8758: 50Msps/12位2通道AD 16通道同步数字输入/16通道数字输出

商品介绍

商品名称: RBH8758
通   道: 2
速   度: 50Msps
精   度:

12

触发方式: 外触发;内触发;单次触发;序列触发;上升延触发;下降延触发等
售   价:
所属分类: USB2.0总线超高速模拟量采集卡
驱动程序 使用说明书
VB AD例程
  产品特色
  RBH8758是一款超高速采集卡。双通道独立采集,最高采集速度可达50MHz,支持各种触发模式,在内部FPGA的控制下,有高效的数据通过能力,支持高速高频重复触发功能,特别适合与超声波探伤与雷达信号检测功能,以及广泛应用与虚拟仪器应用。

  详细介绍
详细介绍

一、概述

RBH8758是USB2.0总线兼容的超高速数据采集器,该产品通过采用高速AD芯片和FPGA技术,实现高速采集功能。
本板采用FPGA技术,实现各种触发功能。可以为用户各种特殊应用提供定制服务。该产品特别适合于超声波探伤,雷达信号处理等应用。

二、性能和技术指标

2.1 性能与指标

  1. 2路单端模拟量输入。
  2. 模拟电压输入范围:0-1V;0-2V;0-10V;±0.5V; ±1V±5V或按照用户定制,缺省情况下为±5V。
  3. A/D转换分辨率:12位。
  4. 采集速度:采样速度5MHz至50MHz可调。
  5. 输入阻抗:1250欧姆,也可以按照用户要求定制。
  6. 数据记录长度:单通道最大16384点,双通道最大8192点。
  7. 触发方式:外触发,内触发;上升延触发,下降延触发;单次触发和连续触发。
  8. 定时触发采集功能:有定时采集功能,触发频率与数据长度有关,当为单通道4096点时,定时触发频率可以达到1000Hz。
  9. 有完全的知识产权,可以按照用户要求定制特殊功能。
  10. 模拟量输入接口:BNC
  11. 提供时钟信号输出,便于用户进行模拟触发调试
  12. A/D非线性综合误差:2个LSB
  13. 开关量接口:开关量16入,16路输出,均为TTL电平方式,开关量输入可以与模拟量同步采集,方便雷达用户的转台信息同步读取。
  14. USB接口:USB接口线,直接与计算机的USB接口相连
  15. 采集器供电:不需要外部供电,直接用计算机USB口进行供电。
  16. 工作温度:0-+70℃

2.2 应用

·超声波探伤,雷达信号采集
·虚拟仪器开发
·医疗设备
·振动与噪声信号采集与分析
·信号采集与分析
2.3 外形尺寸及重量
采集器内AD板尺寸:160 mm×102 mm,壳体外形尺寸:220mm * 160mm。
重量:250克

三、工作原理概述

?????

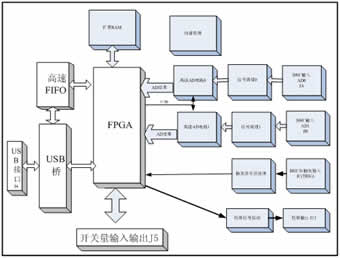

上图是RBH8758的原理框图,从图中可以看出,RBH8758以FPGA为核心,通过2片高速AD芯片实现信号的采集与处理,采集的数据缓存到RAM中,再通过高速FIFO将数据通过USB桥送到PC,从而实现基于FPGA的高速双通道采集功能。

系统的工作过程是:
当用户将USB线通过J4与计算机的USB口相连后,计算机自动提示用户安装驱动程序,用户按照提示安装完驱动后,计算机就将USB固件下载到板卡上,板卡就进入待命状态;当计算机发送控制信息到板卡上,板卡就接收数据,并设置采集模式和触发模式,这些参数由FPGA接收并处理;当计算机发出采集启动命令后,FPGA立即启动触发逻辑和数据保存逻辑,将高速采集的数据存放到内部硬件缓冲区中,当满足设定条件后,自动将采集的数据通过高速FIFO送到USB口,计算机软件就可以接收到这些数据,从而实现高速采集的目的。
本采集卡特别为超声波探伤和雷达数据处理提供了高速连续采集功能。外部触发脉冲或内部定时脉冲启动FPGA的采集功能后,FPGA逻辑立即启动高速采集时钟,该时钟输出到AD芯片,FPGA同时将AD结果高速送入内部FIFO,另一方面,FPGA控制另一个速度较慢的时钟将FIFO中的数据同时送往USB的FIFO中,在通过USB总线收到计算机,从而实现采集的同时将采集结果送到计算机,最后实现最大的数据吞吐量,尽可能高的触发频率,在采集点数为4096点的情况下,可以实现高达1000Hz的触发频率,能够满足超声波以及雷达信号的要求。考虑到雷达信号采集中,要求读取转台的位置信号,FPGA在采集模拟信号的同时,每次触发同步采集16位开关量输入,并与模拟量信号打包同步输出,大大方便了本卡在雷达方面的应用。
