功能与技术指标 |
描述 |
| |
性能与指标 |
|
| |
通道 |
32 路 单端 /16路双端模拟信号输入通道 |
| |
模拟电压输入范围 |
± 5V 或 0- 10V |
| |
A/D 转换分辨率 |
12Bit |
| |
采集速度 |
总采样速度 100KHZ / 200KHZ /300KHZ/ 400KHZ 可选 |
| |
程控放大 |
为基本配置以外的另选配置，可放大 1/2/4/8 倍或 1/10/100/1000 倍 |
| |
通道间相位差 |
随用户自定的采样速度而变 |
| |
模拟量输入阻抗 |
1000千欧 |
| |
中断源 |
定时器中断 |
| |
记录数据长度 |
仅受计算机的内存及硬盘限制 |
| |
A/D 综合误差 |
AD采集的综合跳码误差为±1.5LSB。 |
| |
模拟信号输入接头 |

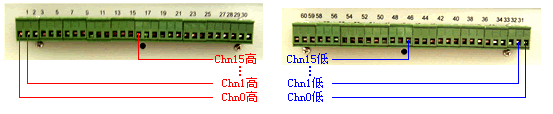

AD 板上为 40 芯扁平线接头，如果配用外壳，外壳上有端子 |
| |
开关量接口 |
开关量 16 入， 16 路输出，均为 TTL 电平方式，板上为 20 芯扁平线接头，如果配用外壳，外壳上为端子方式 |
| |
USB 接口 |
USB 接口线，直接与计算机的 USB 接口相连 |
| |
采集器供电 |
不需要外部供电，直接用计算机 USB 口进行供电 |
| |
外形尺寸及重量 |
采集器内AD板尺寸：160 mm×102 mm，壳体外形尺寸：220mm * 160mm。
重量：250克
|
| |
|
|
