?本板通过采用高速高精度AD芯片、高精度的放大器、高密度FPGA逻辑芯片、精细地布线以及优良的制版工艺，实现了高速、高精度实时数据采集，具有以下性能特点：

1. 32通道模拟量高速采集。可以设置1－32通道采集，起始通道号可以自由设定。
2. AD幅值采集高精度：16位采集精度，长时间采集时，误差跳码为±2LSB,相对精度优于0.001%，直流电压波动小于0.1毫伏。
3. 软件校准：将校准信息存储在板卡上，用户不用打开仪器设备就可以进行校准，使用方便，一般情况下不需要用户进行任何校准。
4. 丰富的备用扩展资源：板上ARM资源非常丰富，可以为用户的特殊需求进行定制，如旋转编码器接口、脉冲周期测量接口、PWM输出接口、外同步接口、触发记录接口、开关量控制接口等(定制)。
5. 提供外部时钟模式：在该模式下，外部时钟信号启动所有通道采集一次，从而实现多通道与外时钟同步采集模式(定制)。
6. 提供外部触发启动模式：在该模式下，只有当外部给出上升延触发信号后才开始采集，从而实现用户外触发采集模式的需要(定制)。

AD的性能指标：

1. AD采样精度：16位采集精度,差分非线性误差小于±3LSB;相对精度优于0.006％。
2. AD通道数：单端方式64通道，双端方式32通道。
3. AD系统数据采集实际贯通率：100KSPS(100000 SAMPLE PER SECOND)。
4. 模拟采集的定时精度：缺省情况下为50PPM,特殊要求可以定制
5. AD输入电压范围：-5V到+5V或0－10V。可以按照用户要求定制，如要求100毫伏等。
6. AD输出的数码：0为最小值，最大值为65535。采用偏移码方式输出，最小的AD输出码0对应最小的输入电压值，如AD码0对应-5V;最大的AD输出码对应最大的输入电压值，如AD码65535对应+5V。中间的AD码与输入电压值成线性比例关系。
7. AD输入阻抗：1000千欧
8. 模拟输入安全电压：±25伏。当超过AD输入超过信号量程时，不会引起硬件损坏，但会导致削顶现象。
9. 抗静电电压：2500伏。
10. 采集方式：连续采集。
11. 隔离电压：500V.

DA的性能指标：

1. DA精度：12位DA输出，最小分辨电压为 2.44毫伏，线性度优于0.025%。
2. DA输出电压幅值：-5V到+5V，或0到10V，用户可以通过跳线设置，也可以按照用户要求定制，如输出为-10V到+10V模式。
3. 上电DA输出：通过跳线选择，可以输出DA最小值，或输出DA中间值，对于-5V~+5V输出，可以设定上电输出0V,对于0-10V的情况，可以设定上电输出0V。
4. DA输出编码方式：采用偏移码方式，编码0-4095对应DA输出的最小电压到最大电压。如，当DA输出为-5V~+5V输出时，DA编码0对应-5V,DA编码2048对应0V,DA编码4095对应+5V电压输出。
5. DA输出驱动能力：DA通过射极跟随器输出，输出电流最大值为10mA。
6. 隔离电压：500V

接口：

1. 总线方式：10/100M以太网。

开关量指标:

1. 16路数字量输入。
2. 开关量输入，TTL电平。
3. 16路数字量输出,上电复位清零功能 。
4. 开关量输出：TTL电平。
5. 隔离情况:隔离电压超过2000V。

电源：

1. 外部电源输入12-24V DC,电源电流500mA。

尺寸：

1. 电路板尺寸：160mm*100mm
2. 电路板定位孔：140*90——Φ3.5mm

工作环境

• 工作温度：0－70℃
• 环境湿度：90％以内

三、AD板工作原理简介
TGWH9273板的硬件组成原理框图如图1所示。

图1 原理框图
图1中，以太网采用高速ARM芯片，实现与网络的通信功能，同时实现开关量输入和输出、以及AD和DA的控制功能。
系统的工作过程是：用户软件通过网络接口把采集的通道数、采集频率等传送到ARM芯片中，ARM接受到命令后，开始高速采集，并实时把采集结果传送到上位机，实现高速信号采集的目的。当用户需要开关量输出控制时，ARM接受命令，从图1所示的J6输出。当用户需要DA输出时，ARM把DA值对应的DA命令通过高速光耦传送到DA控制逻辑，并结果DA转换芯片输出，DA输出的电压信号经过电流驱动后从JA1的插针上输出。由于ARM有很大的内存，可以充当数据的缓冲区，因此可以实现高速、实时的信号采集功能。
本板需要外部电源，电源电压为12V到24V之间的直流电源，电源电流要求1A以上。
从图1可以看到，开关量输入、开关量输出都是独立隔离的，隔离电压超过2000V，A/D和D/A之间不是隔离的，两者共地，但A/D与D/A与ARM系统、以及开关量输入、输出系统是隔离的。模拟量输出和输入通过JA1插针与用户设备连接。



四、硬件使用方法
1、操作元件布置

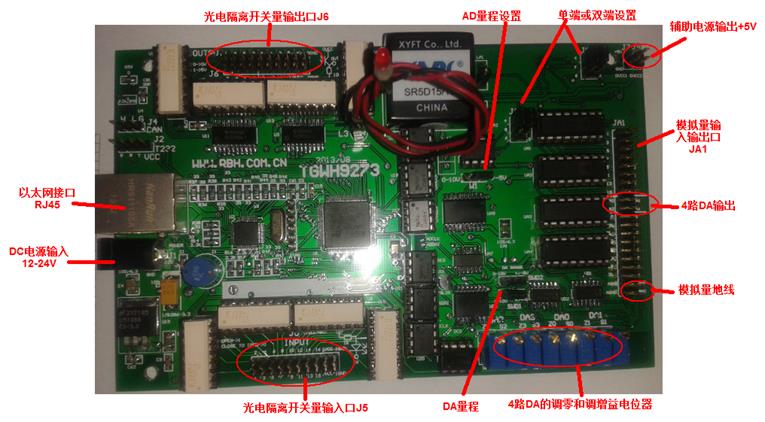

本板的操作元件布置如图2所示。


图2 TGWH9273的电路板
