RBH8258系列综合采集控制卡分为多种型号:

RBH8521-1:500K,16位,单量程AD,同步开关量
RBH8521-2:500K,16位,双量程AD,同步开关量
RBH8521-3:500K,16位,单量程AD,异步开关量
RBH8521-4:500K,16位,双量程AD,异步开关量
RBH8521-5:1M,16位,单量程AD,同步开关量
RBH8521-6:1M,16位,双量程AD,同步开关量
RBH8521-7:1M,16位,单量程AD,异步开关量
RBH8521-8:1M,16位,双量程AD,异步开关量

一、性能特点：
本板采用USB2.0接口，USB供电的高速高精度数据采集模块。
本采集器一个重要特点是体积小，特别适合于放置在笔记本电脑的包内，方便携带。
本板通过采用高速高精度AD芯片、高精度的放大器、高密度FPGA逻辑芯片、精细地布线以及优良的制版工艺，实现了高速、高精度实时数据采集，具有以下性能特点：

1. 32通道模拟量采集，每个通道有2个量程，一个量程为－5V~+5V，另一个量程为－250mv~+250mv，两个量程的数据同步采集。
2. AD幅值采集高精度：16位采集精度，长时间采集误差时，误差跳码为±3LSB,相对精度优于0.0061%，直流电压波动小于0.6毫伏。
3. AD高速连续采集：采集方式为连续采集，可以连续不断地采集，采集结果直接存放到计算机的内存，或存放到硬盘，在采集的数据量仅仅决定于用户的硬盘。
4. AD采集定时高精度：本板直接在CPLD控制下工作，由硬件时钟直接控制采集与传输，采集精度与晶振精度相同，缺省定时精度误差小于50PPM。对于有特殊要求的用户，可以通过更换晶振的方式，达到0.1PPM精度，甚至更高精度。
5. 两种时钟源：可以采用内部时钟，也可以采用外部时钟，便于用户各种应用。
6. 软件校准：将校准信息存储在板卡上，用户不用打开仪器设备就可以进行校准，使用方便。
7. 丰富的备用扩展资源：板上CPLD资源非常丰富，可以为用户的特殊需求进行定制，如旋转编码器接口、脉冲周期测量接口、PWM输出接口、外同步接口、触发记录接口、开关量控制接口等。
8. 提供外部时钟模式：在该模式下，外部时钟信号启动所有通道采集一次，从而实现多通道与外时钟同步采集模式。
9. 提供外部触发启动模式：在该模式下，只有当外部给出上升延触发信号后才开始采集，从而实现用户外触发采集模式的需要。

 二、功能与指标
AD的性能指标：

1. AD采样精度：16位
2. AD通道数：单端方式32通道,双端方式16通道。
3. AD系统数据采集实际贯通率： 1000KSPS。
4. AD采集的综合跳码误差为±3LSB。
5. 模拟采集的定时精度：缺省情况下为50PPM,特殊要求可以定制
6. AD输入电压范围：-5V到+5V或0V到+10V
7. AD输入阻抗：100千欧
8. 模拟输入安全电压：±15伏。当超过AD输入量程±5伏时，只要不超过安全电压就不会损坏硬件，当超过＋5伏时，AD结果输出最大值，当低于－5伏时，AD结果输出0，当模拟量恢复到正常量程后，AD结果立即恢复正常。建议用户尽可能使输入信号在量程范围内。
9. 抗静电电压：2000伏
10. 模拟输入有抗雷击功能。适合于野外操作，如油田勘探等。
11. 采集方式：连续采集

接口：

1. 总线方式：USB2.0总线

开关量指标:

1. 8路数字量输入，TTL电平方式，高电平输入为高于2.4V,低电平低于0.8V
2. 开关量输入的电流，小于1uA
3. 8路数字量输出,上电复位清零功能,高电平输出大于2.4V，低电平输出低于0.2V
4. 开关量输出的电流大于5mA，小于10mA。

电源：

1. 本板仅仅由USB总线供电，不需要外部电源

尺寸：

1. 电路板尺寸：118mm*80mm
2. 电路板定位孔：4*Φ3.8mm
3. 外壳尺寸：132*82×35mm

工作环境

1. 工作温度：0－70℃
2. 环境湿度：95％以内

三、AD板工作原理简介

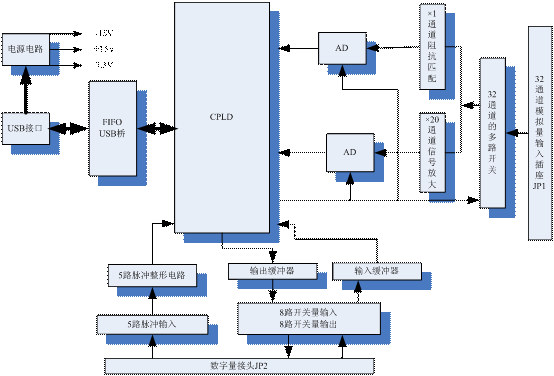

RBH8521板的硬件组成原理框图如图1所示。

图1 原理框图

图1中，CPLD是整个采集硬件的核心，负责大部分的逻辑控制与定时控制。USB采用高速USB2.0芯片，一方面实现传送PC命令到CPLD,另一方面该芯片内部带有高速FIFO，可以实时地将高速AD结果传送到PC中。
本采集卡采用共享AD芯片技术实现32通道轮流采集，与一般采集卡不同的地方是采用两路并行AD芯片同时进行采集，从而实现信号的双量程采集，达到高精度高速度采集的目的。如图1的右侧所示，32路模拟量信号从JP1接头输入，经过多路开关后选取其中的一路输出到两路放大器电路中，其中×1的一路的放大器倍数为1，主要实现阻抗匹配功能，信号输出到第一片AD芯片中；另外一路经过×20倍的放大后送到第二片AD芯片中。在CPLD的控制下，多路开关电路、AD电路等按照严格的时序实现双路AD同步采集，并将其通过USB总线送到PC机，再在驱动程序的管理下实现高速、连续的数据采集功能。
系统的工作过程是：启动程序接受用户启动采集的命令，把采集的通道数与采样频率，时钟方式等信息立即传送到CPLD,CPLD接受到这些信息后，立即实时地启动采集功能，并按照采样频率的要求，准确地定时启动采集，并定时将信息传送到USB芯片内部的FIFO中，然后通过USB桥传送到PC机，PC机的驱动程序接收到该数据后，将数据进行打包处理，再通过DLL传送到用户缓冲区，从而实现用户高速、准确地采集功能。
本板不需要外部电源，只需从USB总线上的+5V电源进行转换，得到板上所需要的全部电源。

四、硬件使用方法
1、操作元件布置
本板的操作元件布置如图2所示，外壳如图3所示。为了便于用户使用，在板卡上已经有详细的标识。

图2 RBH8521的电路板

图3 RBH8521的外壳
