400Ksps4通道同步采集卡

8 通道数字输入8通道数字输出

微小型USB接口板RBH8305



商品介绍

商品名称:   RBH8305
通   道:   AD输入4通道,开关量输入8,开关量输出8,脉冲接口
速   度:   模拟量采集:1-400KSPS
精   度:   14
售   价:
所属分类:   USB总线工业控制卡
驱动程序   使用说明书
VB AD例程   VC例程 LabVIEW例程 例程使用说明书
  产品特色


RBH8305特别适合于便携式使用,可以放置在笔记本包中,非常小巧方便,灵活的开关量功能满足编码器功能,开关量采集功能,开关量输出功能等。





  详细介绍
详细介绍

一、性能特点:
本板采用USB2.0总线接口的同步采集器。
本采集器一个重要特点是体积小,特别适合于放置在笔记本电脑的包内,方便携带。
本板通过采用高速高精度AD芯片、高精度的放大器、高密度FPGA逻辑芯片、精细地布线以及优良的制版工艺,实现了高速、高精度实时数据采集,具有以下性能特点:

  1. 4通道模拟量同步采集:本板可以设置为单通道采集或2通道、或4通道采集,总采样速度达到400KSPS,当进行多通道采集时,各个通道之间保持严格的硬件同步,特别适合于电力系统、工程模态分析等应用。
  2. AD幅值采集高精度:14位采集精度,长时间采集误差时,误差跳码为±1LSB,相对精度优于0.0061%,直流电压波动小于0.6毫伏。
  3. AD高速连续采集:采集方式为连续采集,可以连续不断地采集,采集结果直接存放到计算机的内存,或存放到硬盘,在采集的数据量仅仅决定于用户的硬盘。
  4. AD采集定时高精度:本板直接在CPLD控制下工作,由硬件时钟直接控制采集与传输,采集精度与晶振精度相同,缺省定时精度误差小于50PPM。对于有特殊要求的用户,可以通过更换晶振的方式,达到0.1PPM精度,甚至更高精度。
  5. 两种时钟源:可以采用内部时钟,也可以采用外部时钟,便于用户各种应用。
  6. 模拟量输入保护。4通道模拟量采用独立抗过压、雷击、静电保护技术,确保产品可靠性。
  7. 软件校准:将校准信息存储在板卡上,用户不用打开仪器设备就可以进行校准,使用方便。
  8. 丰富的备用扩展资源:板上CPLD资源非常丰富,可以为用户的特殊需求进行定制,如旋转编码器接口、脉冲周期测量接口、PWM输出接口、外同步接口、触发记录接口、开关量控制接口等。
  9. 提供外部时钟模式:在该模式下,外部时钟信号启动所有通道采集一次,从而实现多通道与外时钟同步采集模式。
  10. 提供外部触发启动模式:在该模式下,只有当外部给出上升延触发信号后才开始采集,从而实现用户外触发采集模式的需要。



二、功能与指标
AD的性能指标:

  1. AD采样精度:14位
  2. AD通道数:单端方式4通道。
  3. AD系统数据采集实际贯通率:当通道时采集速度为400KSPS,双通道时,每通道200KSPS,4通道时每通道100KSPS20通道以下时为100Aksps/通道,24通道以上时,采集速度为80ksps,采集速度的最低值为1Hz。
  4. AD采集的综合跳码误差为±1LSB。
  5. 模拟采集的定时精度:缺省情况下为50PPM,特殊要求可以定制
  6. AD输入电压范围:-5V到+5V或-10V到+10V
  7. AD输入阻抗:100千欧
  8. 模拟输入安全电压:±15伏。当超过AD输入量程±5伏时,只要不超过安全电压就不会损坏硬件,当超过+5伏时,AD结果输出最大值,当低于-5伏时,AD结果输出0,当模拟量恢复到正常量程后,AD结果立即恢复正常。建议用户尽可能使输入信号在量程范围内。
  9. 抗静电电压:2000伏
  10. 模拟输入有抗雷击功能。适合于野外操作,如油田勘探等。
  11. 采集方式:连续采集

接口:

  1. 总线方式:USB2.0总线

开关量指标:

  1. 8路数字量输入,TTL电平方式,高电平输入为高于2.4V,低电平低于0.8V
  2. 开关量输入的电流,小于1uA
  3. 8路数字量输出,上电复位清零功能,高电平输出大于2.4V,低电平输出低于0.2V
  4. 开关量输出的电流大于5mA,小于10mA。

电源:

  1. 本板仅仅由USB总线供电,不需要外部电源

尺寸:

  1. 电路板尺寸:118mm*80mm
  2. 电路板定位孔:4*Φ3.8mm
  3. 外壳尺寸:121*80mm

工作环境

    • 工作温度:0-70℃
    • 环境湿度:95%以内

    三、AD板工作原理简介

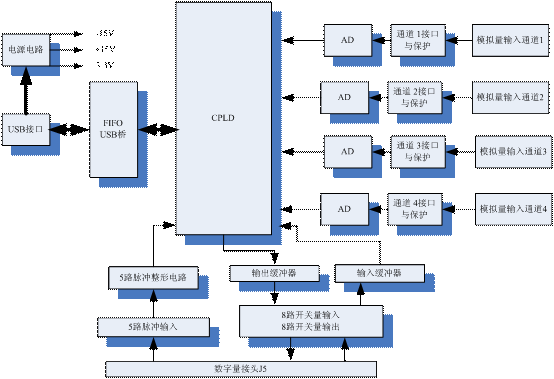

    RBH8305板的硬件组成原理框图如图1所示。


    图中,CPLD是整个采集硬件的核心,负责大部分的逻辑控制与定时控制。USB采用高速USB2.0芯片,一方面实现传送PC命令到CPLD,另一方面该芯片内部带有高速FIFO,可以实时地将高速AD结果传送到PC中。AD芯片内部有4通道AD,共计可以实现4通道的同步采集功能。
