1000Kspsmini型
12位32通道AD
8 通道高速同步数字输入8通道数字输出

综合USB接口板RBH8275



商品介绍

商品名称:   RBH8275
通   道:   AD输入32通道,开关量输入8,开关量输出8
速   度:   模拟量采集:0.1-1000KSPS
精   度:   12
售   价:
所属分类:   USB总线工业控制卡

驱动程序   使用说明书 LabWindows/CVI例程 VB采集、保存、画图、外触发例程
    LabVIEW例程 例程使用说明书
VC画图例程
6
  产品特色


RBH8275:体积小巧、功能强大、不需要外供电,特别适合于便携式信号采集,高精度的AD确保精确采集,灵活的开关量功能满足编码器功能,开关量采集功能,开关量输出功能等。

提供外触发功能,便于与其它设备同步采集或外部触发启动采集



  详细介绍
详细介绍

RBH8275系列综合采集控制卡分为多种型号:
RBH8275-3:基本型,12位AD采集,8开关量输入-异步,8开关量输出;
RBH8275-1:开关量同步采集型,12位AD采集,8开关量输入-同步,8开关量输出;

RBH8275-9:电机控制型,12位AD采集,4通道脉冲,1路电机控制,8开关量输入-同步,8开关量输出;

RBH8275-10:光栅尺接口型,12位AD采集,1路光栅尺接口,8开关量输入-同步,8开关量输出;

一、性能特点:
本模块体积小巧,尺寸是135×82×35毫米 ,没有A4纸的1/4 ,放在笔记本包内非常方便,而且不需要外部供电,特别适合于现场便携式应用。本采集卡精度高,速度快,功能强大,而且可以根据用户需要定制特殊功能,因此深得用户好评。



  1. AD幅值采集高精度:RBH8275控制卡为12位采集精度,差分非线性误差小于±1LSB;相对精度优于0.025%
  2. AD高速度: 实际总的采集贯通最大速率可以达到1000KSPS,最低速率可为1Hz 。采集方式为连续采集,为用户实现各种触发与启动方式提供条件。用户采集的数据量仅仅决定于用户的硬盘,为用户海量存储提供条件。
  3. AD采集定时高精度:本板直接在CPLD控制下工作,由硬件时钟直接控制采集与传输,采集精度与晶振精度相同,缺省定时精度误差小于50PPM。对于有特殊要求的用户,可以通过更换晶振的方式,达到0.1PPM精度,甚至更高精度。
  4. 软件校准:将校准信息存储在板卡上,用户不用打开仪器设备就可以进行校准,使用方便。
  5. 丰富的备用扩展资源:板上CPLD资源非常丰富,可以为用户的特殊需求进行定制,如旋转编码器接口、脉冲周期测量接口、PWM输出接口、外同步接口、触发记录接口、开关量控制接口等。

二、功能与指标
AD的性能指标:

  1. AD采样精度:RBH8275控制卡为12位采集精度,差分非线性误差小于±1LSB;相对精度优于0.025%
  2. AD通道数:单端方式32通道,双端方式为16通道。
  3. AD系统数据采集实际贯通率:1000KSPS(1000000 SAMPLE PER SECOND)。
  4. 模拟采集的定时精度:缺省情况下为50PPM,特殊要求可以定制
  5. AD输入电压范围:-5V到+5V或0-10V。可以按照用户要求定制
  6. AD输入阻抗:1000千欧
  7. 模拟输入安全电压:±25伏。当超过AD输入超过信号量程时,不会引起硬件损坏,但会导致削顶现象。
  8. 抗静电电压:2000伏
  9. 采集方式:连续采集

接口:

  1. 总线方式:USB2.0总线

开关量指标:

  1. 16路数字量输入。
  2. 开关量输入,TTL电平。
  3. 16路数字量输出,上电复位清零功能 。
  4. 开关量输出:TTL电平。

电源:

  1. 本板USB供电,不需要其它电源。

工作环境

  1. 工作温度:0-70℃
  2. 环境湿度:95%以内

形状尺寸

  1. 外形尺寸:135mm×82mm×35mm

三、AD板工作原理简介

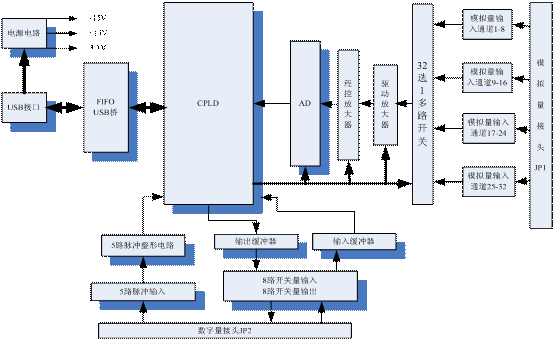

RBH8275板的硬件组成原理框图如图1所示。



图1 原理框图


图1中,CPLD是整个采集硬件的核心,负责大部分的逻辑控制与定时控制。USB采用高速USB2.0芯片,一方面实现传送PC命令到CPLD,另一方面该芯片内部带有高速FIFO,可以实时地将高速AD结果传送到PC中。
系统的工作过程是:启动程序接受用户启动采集的命令,把采集的通道数与采样频率,时钟方式等信息立即传送到CPLD,CPLD接受到这些信息后,立即实时地启动采集功能,并按照采样频率的要求,准确地定时启动采集,并定时将信息传送到USB芯片内部的FIFO中,然后通过USB桥传送到PC机,PC机的驱动程序接收到该数据后,将数据进行打包处理,再通过DLL传送到用户缓冲区,从而实现用户高速、准确地采集功能。
在每个采样周期的起始,CPLD发出启动采集命令,锁存该时刻各个模拟量通道的电压值,同时向开关量输入发出开关量输入锁存命令,当AD完成后,在将各个通道的模拟量与数字量顺序送到USB的FIFO中,实现模拟量与开关量硬件同步采集的功能。
本板不需要外部电源,只需从USB总线上的+5V电源进行转换,得到板上所需要的全部电源。
