USB接口MINI型

250Ksps16位32通道AD

4通道12位DA输出
8 通道数字输入8通道数字输出

5通道脉冲计数与瞬时频率测量功能

综合USB接口板RBH8268



商品介绍

商品名称:   RBH8268
通   道:   AD输入32通道,4通道12位DA输出,开关量输入8,开关量输出8,编码器接口
速   度:   模拟量采集:1-250KSPS
精   度:   AD采集16位,DA输出12位
售   价:
所属分类:   USB总线工业控制卡,带外触发启动功能
MatLab例程   MatLab例程说明
驱动程序   使用说明书 LabWindows/CVI例程 VB采集、保存、画图、外触发例程
VB AD例程   LabVIEW例程 例程使用说明书
VC画图例程
  产品特色


RBH8268特别适合于便携式使用,功能丰富,体积小巧,携带方便,高精度的AD确保精确采集,4通道DA输出,灵活的开关量功能满足编码器功能,开关量采集功能,开关量输出功能等。

提供外触发功能,便于与其它设备同步采集或外部触发启动采集



  详细介绍
详细介绍

RBH8258系列综合采集控制卡分为多种型号:
RBH8268-3:16位AD采集模式,4通道 DA输出,8开关量输入-异步,8开关量输出,可选5通道脉冲功能;
RBH8268-1:16位AD采集模式,4通道DA输出,8开关量输入-同步,8开关量输出;可选5通道脉冲功能

一、性能特点:
?RBH8268有32通道AD,4通道DA,8通道DI,8通道DO等功能,是一款全功能采集与控制板卡。
具有全部知识知识产权的硬件和软件技术,可以为用户定制成各种特殊功能要求。
RBH8268采集卡是本公司多年产品化开发的结晶,具有工作可靠、性能稳定、精度高等特点,特别适合于工业现场应用。
具有以下性能特点:

  1. 可靠的USB2.0接口技术。本采集卡的USB接口采用多级校验的通讯方式,确保高速连续采集AD不串通道、DA输出安全可靠。
  2. 提供灵活的通道模式,用户采集时的起始通道可以任意设定,参数BegChn(起始通道)可以在0-31内设置,便于用于对中间的部分通道进行采集。
  3. 提供外触发方式,用户可以通过外部控制来启动采集或与外部设备同步采集。缺省情况下是内部触发方式,当软件启动后,采集立即开始采集。当用户用软件设定外部触发方式时,通过J8的EX2就可以实现外部触发启动,可以通过软件设定上升沿触发启动或下降沿触发启动。
  4. AD采集高精度:控制卡为16位采集精度,差分非线性误差小于±3LSB;相对精度优于0.006%。
  5. AD高速度: 实际总的采集贯通最大速率可以达到250KSPS,最低速率可为1Hz 。采集方式为连续采集,为用户实现各种触发与启动方式提供条件。用户采集的数据量仅仅决定于用户的硬盘,为用户海量存储提供条件。
  6. AD采集定时高精度:本板直接在CPLD控制下工作,由硬件时钟直接控制采集与传输,采集精度与晶振精度相同,缺省定时精度误差小于50PPM。对于有特殊要求的用户,可以通过更换晶振的方式,达到0.1PPM精度,甚至更高精度。
  7. 软件校准:将校准信息存储在板卡上,用户不用打开仪器设备就可以进行校准,使用方便。
  8. 丰富的备用扩展资源:板上CPLD资源非常丰富,可以为用户的特殊需求进行定制,如旋转编码器接口、脉冲周期测量接口、PWM输出接口、外同步接口、触发记录接口、开关量控制接口等。
  9. 提供开关量输入同步方式。在这种方式下,开关量与模拟量同步采集,便于用户实现脉冲信号采集、编码器信号采集、光栅尺信号采集、预触发信号采集等信号采集方式。
  10. 开关量输出稳定可靠。板卡上电后,开关量输出为低电平,确保输出稳定可靠。
  11. DA输出稳定可靠。上电后,通过跳线可以设置默认输出状态,或者输出最小DA值,或者输出中间DA值,这在很多输出控制中非常重要。

二、功能与指标
AD的性能指标:

  1. AD采样精度:RBH8268控制卡为16位采集精度,差分非线性误差小于±3LSB;相对精度优于0.006%。
  2. AD通道数:单端方式32通道,双端方式16通道。
  3. AD系统数据采集实际贯通率:250KSPS(250000 SAMPLE PER SECOND)。
  4. 模拟采集的定时精度:缺省情况下为50PPM,特殊要求可以定制
  5. AD输入电压范围:-5V到+5V或0-10V。可以按照用户要求定制,如要求100毫伏等。
  6. AD输出的数码:0为最小值,最大值为65535。采用偏移码方式输出,最小的AD输出码0对应最小的输入电压值,如AD码0对应-5V;最大的AD输出码对应最大的输入电压值,如AD码65535对应+5V。中间的AD码与输入电压值成线性比例关系。
  7. AD输入阻抗:1000千欧
  8. 模拟输入安全电压:±25伏。当超过AD输入超过信号量程时,不会引起硬件损坏,但会导致削顶现象。
  9. 抗静电电压:2500伏。
  10. 采集方式:连续采集。
  11. 不需要外部电源

DA的性能指标:

  1. DA精度:12位DA输出,最小分辨电压为 2.44毫伏,线性度优于0.025%。
  2. DA输出电压幅值:-5V到+5V,或0到10V,用户可以通过跳线设置,也可以按照用户要求定制,如输出为-10V到+10V模式。
  3. 上电DA输出:通过跳线选择,可以输出DA最小值,或输出DA中间值,对于-5V~+5V输出,可以设定上电输出0V,对于0-10V的情况,可以设定上电输出0V。
  4. DA输出编码方式:采用偏移码方式,编码0-4095对应DA输出的最小电压到最大电压。如,当DA输出为-5V~+5V输出时,DA编码0对应-5V,DA编码2048对应0V,DA编码4095对应+5V电压输出。
  5. DA输出驱动能力:DA通过射极跟随器输出,输出电流最大值为10mA。

接口:

  1. 总线方式:USB2.0总线

开关量指标:

  1. 8路数字量输入。
  2. 开关量输入,TTL电平。
  3. 8路数字量输出,上电复位清零功能 。
  4. 开关量输出:TTL电平。
  5. 隔离情况:开关量不隔离。与USB总线的地线不隔离,与模拟量AD和DA隔离。

电源:

  1. 不需要外部电源。

工作环境

  1. 工作温度:0-70℃
  2. 环境湿度:95%以内

形状尺寸

  1. 外形尺寸:135mm×82mm×35mm

三、AD板工作原理简介

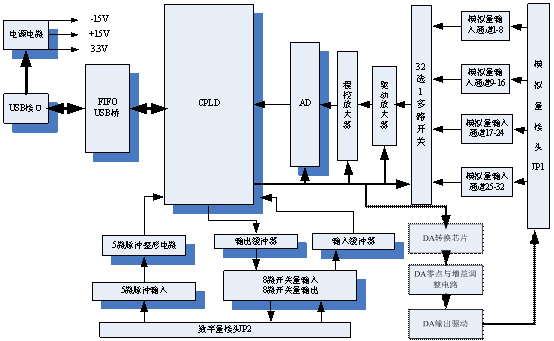

RBH8268板的硬件组成原理框图如图1所示。

图1 原理框图


图1中,CPLD是整个采集硬件的核心,负责大部分的逻辑控制与定时控制。USB采用高速USB2.0芯片,一方面实现传送PC命令到CPLD,另一方面该芯片内部带有高速FIFO,可以实时地将高速AD结果传送到PC中。
系统的工作过程是:启动程序接受用户启动采集的命令,把采集的通道数与采样频率,时钟方式等信息立即传送到CPLD,CPLD接受到这些信息后,立即实时地启动采集功能,并按照采样频率的要求,准确地定时启动采集,并定时将信息传送到USB芯片内部的FIFO中,然后通过USB桥传送到PC机,PC机的驱动程序接收到该数据后,将数据进行打包处理,再通过DLL传送到用户缓冲区,从而实现用户高速、准确地采集功能。
在每个采样周期的起始,CPLD发出启动采集命令,锁存该时刻各个模拟量通道的电压值,同时向开关量输入发出开关量输入锁存命令,当AD完成后,在将各个通道的模拟量与数字量顺序送到USB的FIFO中,实现模拟量与开关量硬件同步采集的功能。
本板不需要外部电源,只需从USB总线上的+5V电源进行转换,得到板上所需要的全部电源。

四、硬件使用方法
1、操作元件布置
本板的操作元件布置如图2所示,外壳如图3所示。为了便于用户使用,在板卡上已经有详细的标识。



图2 RBH8268的电路板


图3 RBH8268的外壳
