球形储罐膨胀拉力测量 返回

  内容描述：


    液化石油气公司球形储罐，球罐直径 15.7 米，体积大约 2000 立方米，结构为内层铁质，中层泡沫保温层，外层使用铁皮包住泡沫，最外层使用钢筋与不锈刚条固定。

    在使用一段时间后要经过蒸汽吹扫已清除有害气体，蒸汽温度大约 130 ℃，吹扫过程大约为 48 小时，在高温吹扫过程中球罐受热膨胀，会拉断钢筋与不锈刚条，现在任务是监测吹扫过程期间温度与拉力的变化，得到第一手资料，以进一步解决问题。

    与北京佩恒控制设备技术研究所合作，承接北京液化石油气公司球形储罐拉力测量工程



  使用材料：



部件

数量

规格描述

备注

拉力传感器

3

500 千克

S 型

拉力传感器

1

1000 千克

S 型

热电阻 + 条理

8

300 ℃

数据采集卡

1

Ad7202

Frecord 软件

1

数据采集软件

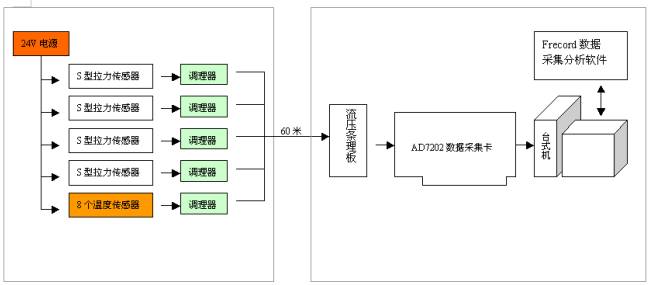

  安装方法：

  所得结果：

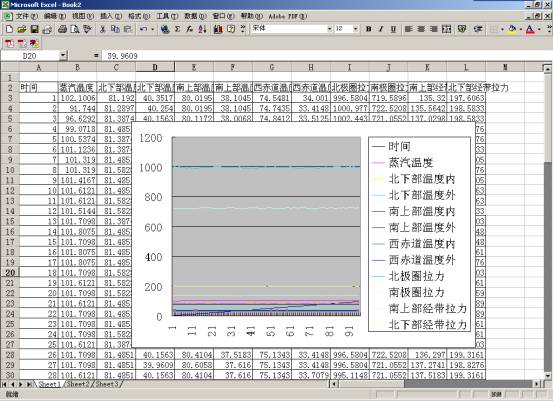

  使用 EXCEL 进行 48 小时检测分析图（缓慢上升趋势）




使用数据采集软件检测断开时刻的数据情况。注意四个拉力有明显下降，说明在那一时刻钢筋断开。




  相关图片(实物)：

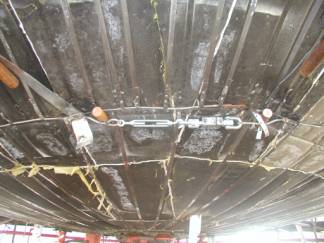

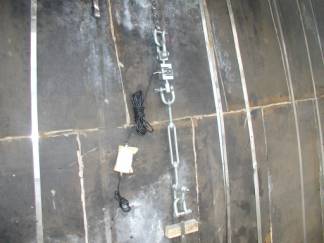

水平拉力传感器的安装   垂直拉力传感器的安装

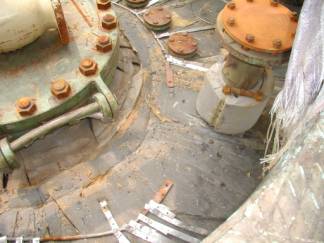

温度传感器的安装(两个分别检测内外温度)   最后钢筋被挣断的情景
